JDH 6.22

Joint de dilatation de sol sismique

Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité

Veda France icône charge

Charge

Veda France icône environnement

Environnement

Veda France icône mouvement

Mouvement

MATÉRIAU :

Aluminium

COLORIS :

Naturel

MODÈLE :

Plat et angle

CARACTÉRISTIQUES :

  • Joint de dilatation sismique
  • Spécial très grands mouvements : 50 %
  • Pour joints d'ouverture entre 50 et 200 mm

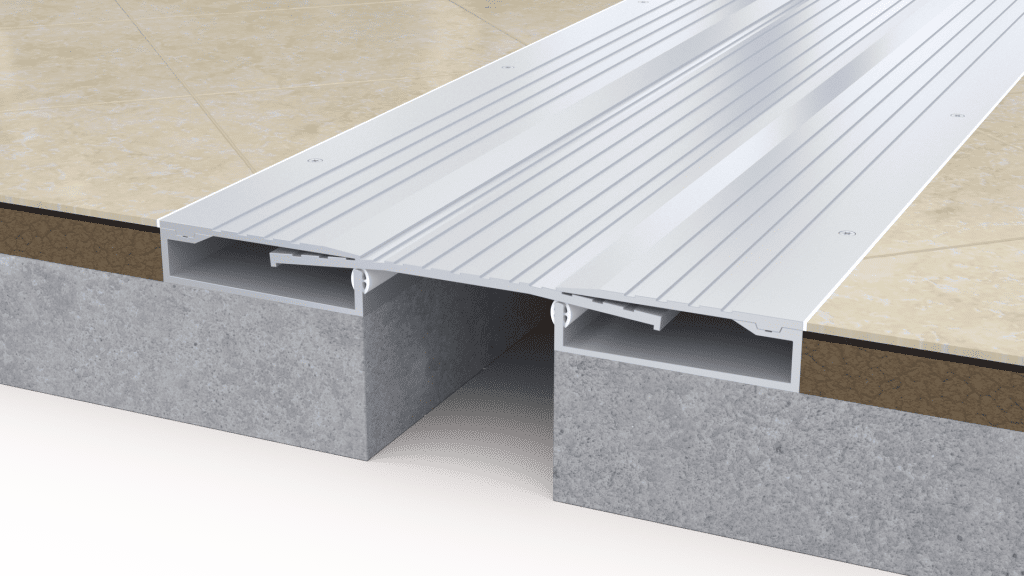

  • Joint de dilatation de sol sismique grands mouvements constitués de cornières et d'un plateau central en aluminium permettant d’absorber les mouvements de dilatation, de contraction, ainsi que des mouvements verticaux et de cisaillement. Utilisable pour tout type de finition : béton, chape, carrelage, etc. Pour joint de sol intérieur ou extérieur jusqu'à 200 mm avec grands mouvements. Adapté pour un trafic piéton et de chariots légers. En longueur de 3 ml. Cornières et plateau central en aluminium. Version sol-sol (JDH 6.22) et sol-mur (JDH 6.22 A). Finition striée antidérapante. Membrane d'étanchéité en option avec la possibilité d'intégrer des avaloirs afin de récupérer les liquides. Les joints JDH 6.22 peuvent être associés à des joints verticaux de Finitions et de capacités de mouvements identiques (modèle JDV 4.02 ou autre). Pour joint de sol intérieur ou extérieur jusqu'à 200 mm avec grands mouvements. Adapté pour un trafic piétons et de chariots légers.
    Ils sont parfaitement compatibles avec nos gammes de joints de coupe-feu : cordons coupe-feu, bourrelets coupe feu Vedafeu C et nappes coupe-feu Vedafeu N pour joints sismiques de grandes dimensions.

    Fichier BIM

    RÉFÉRENCES
    JDH 6.22
    6.22-0506.22-1006.22-1506.22-2006.22-050 A6.22-100 A6.22-150 A6.22-200 A
    OUVERTURE (MM)
    W
    5010015020050100150200
    MOUVEMENTS (MM)- 25 / 2550 / - 5075 / - 75100 / - 10025 / - 2550 / - 5075 / - 75100 / - 100
    LARGEUR VISIBLE (MM)
    S
    170250320420125210305408
    LARGEUR TOTALE (MM)
    B
    170250320420125210305408
    HAUTEUR (MM)
    H
    2727272727272727
    CHARGEVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes charge
    slide to see more

    La capacité de charge est toujours donnée pour un joint en position initiale. En cas de mouvements d'ouvertures, la capacité de charge réduit fortement et le produit ne sera adapté que pour un trafic léger de piétons. Les valeurs de charges indiquées sont basée sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200 mm.
