JDH 5.18



{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"true","dots":"true","rtl":"false"}

JDH 5.18

Joint de dilatation

Produit compatible avec nos solutions coupe-feu et nos membranes d'étanchéité

Veda France icône charge

Charge

Veda France icône environnement

Environnement

Veda France icône mouvement

Mouvement

MATÉRIAU :

Aluminium

Nitrile

COLORIS :

Noir

Gris

Teintes RAL

MODÈLE :

Plat et angle

CARACTÉRISTIQUES :

  • Joint de dilatation de sol spécial grandes largeurs
  • Option Insert lisse, + 3 mm ou + 5 mm
  • Pour joints d'ouverture de 100 à 500 mm

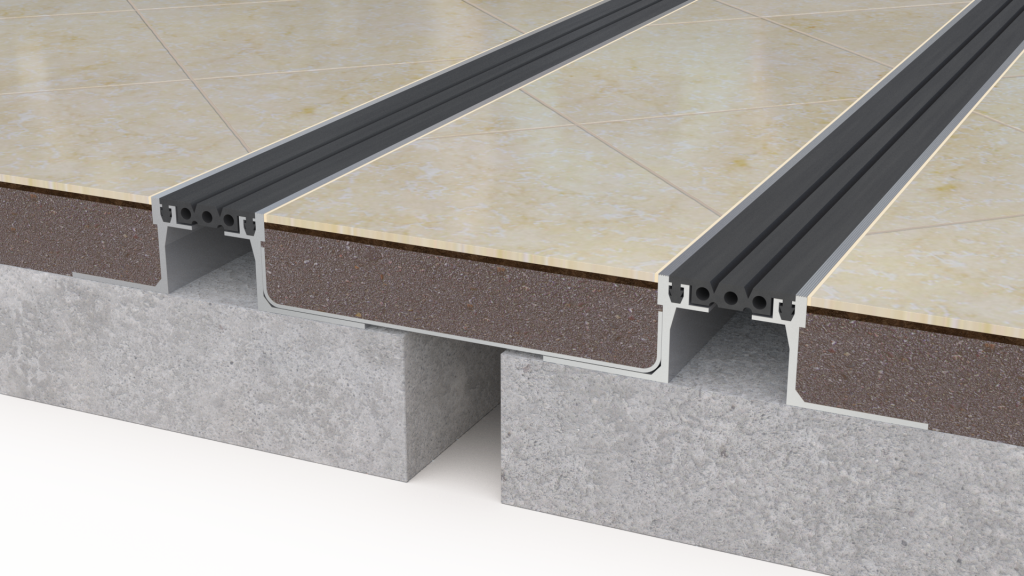

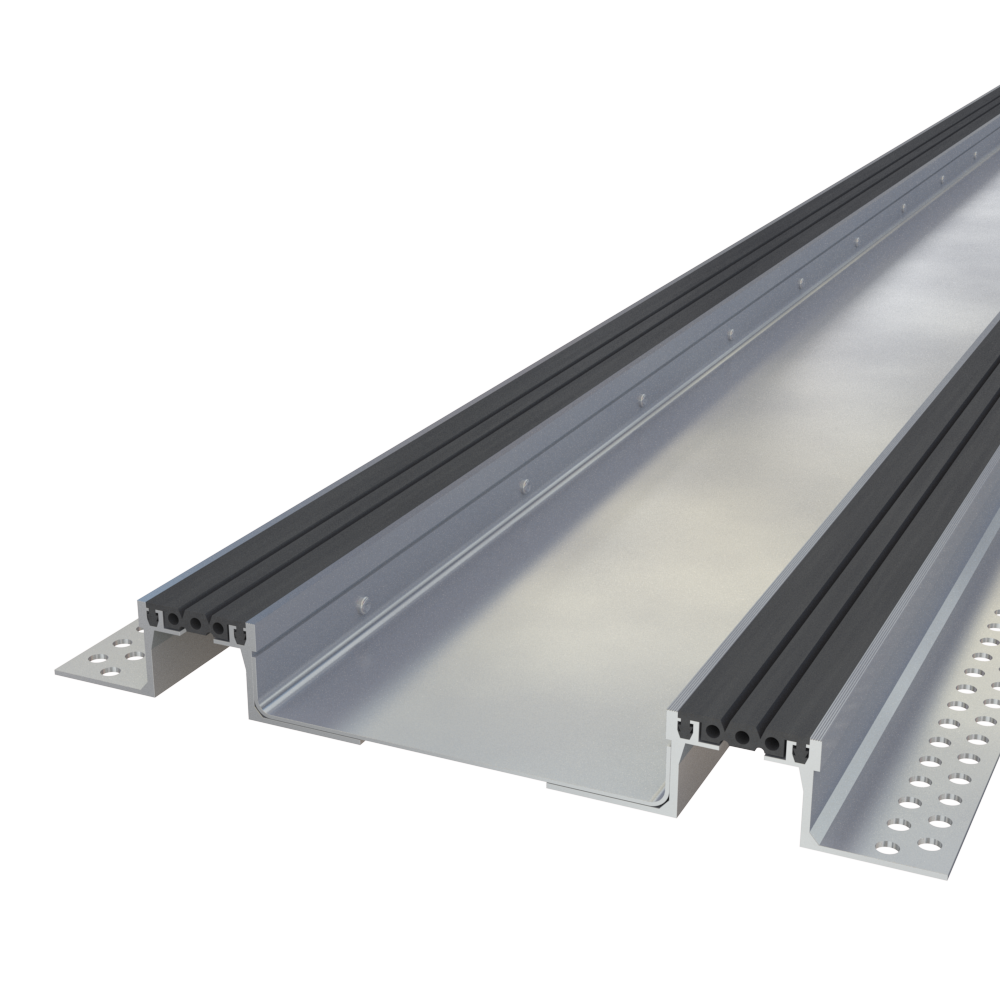

  • Joint de dilatation de sol extra-large constitué de 2 profilés identiques, généralement de la Série JDH 5.02 ou JDH 5.04 (voir Fiches Techniques), reliés entre eux par une structure portante en aluminium. Les inserts souples noir ou gris disponibles en différentes largeurs (50, 65 et 100 mm) permettant d’absorber les mouvements tridimensionnels de dilatation plus ou moins importants. La Série JDH 5.18 extra-large est utilisable pour des joints de dilatation jusqu'à 500 mm et convient à tous types de finitions : joint de dilatation dalle, chape, carrelage, marbre, pierre, moquette, etc. Pour joint de sol intérieur ou extérieur jusqu'à 500 mm. Ces modèles circulables conviennent bien pour des passages intensifs de piétons et chariots légers (aéroports, supermarchés…) ainsi que pour le passage intensif de véhicules légers dans le cas où les modèles JDH 5.04 est utilisé. Ils sont parfaitement compatibles avec nos gammes de joints de coupe-feu : cordons coupe-feu, bourrelets coupe-feu Vedafeu C et nappes coupe-feu Vedafeu N. Profilé de 4 ml. Inserts en Nitrile. Cornières en aluminium pré-perçées. Plateau central en acier galvanisé de différentes épaisseurs en fonction de la charge et de l'ouverture du JD. Version sol-sol et sol-mur avec plinthe apparente. Insert noir ou gris lisse (spécial milieu hospitalier) ou strié. La version lisse réduit la capacité de mouvement. Inserts lisses spécial sol souple et moquette avec projection de +3 mm et avec projection de +5 mm. Capuchons latéraux en inox et en laiton disponibles pour une finition spéciale. Joint de dilatation de sol extra-large (joints d’ouverture de 100 à 500 mm) pour intérieur et extérieur. Joint de dilatation pour carrelage, dalle, chape, etc. Existe en versions plat et angle.

    Fichier BIM

    Prescriptions CCTP

    RÉFÉRENCES
    JDH 5.18
    5.18/060-1005.18/060-1505.18/060-2005.18/060-2505.18/060-3005.18/060-3505.18/060-4005.18/060-4505.18/060-500
    OUVERTURE (MM)
    W
    100150200250300350400450500
    MOUVEMENTS (MM)+20 / -20+20 / -20+20 / -20+20 / -20+20 / -20+20 / -20+20 / -20+20 / -20+20 / -20
    LARGEUR VISIBLE (MM)
    S
    430480530580630680730780830
    LARGEUR TOTALE (MM)
    B
    530580630680730780830880930
    HAUTEUR (MM)
    H
    35 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 50
    CHARGE Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge
    slide to see more

    La capacité de charge est toujours donnée pour un joint en position initiale. En cas de mouvements d'ouvertures, la capacité de charge réduit fortement et le produit ne sera adapté que pour un trafic léger de piétons. Les valeurs de charges indiquées sont basée sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200 mm.
