JDH 6.14

Junta de dilatación de suelo metálica

Veda France icône charge

Carga

Veda France icône environnement

Entorno

Veda France icône mouvement

Movimiento

MATERIAL :

aluminio

COLOR :

natural

MODELO :

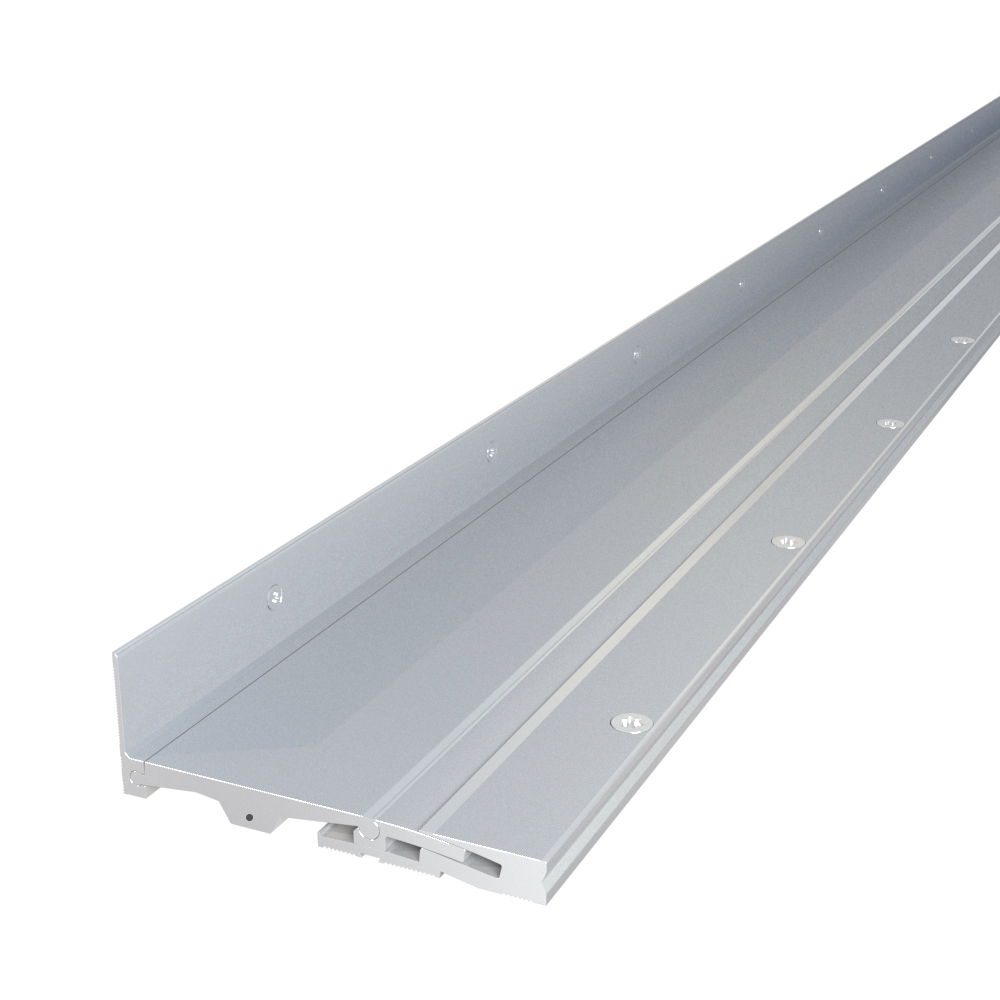

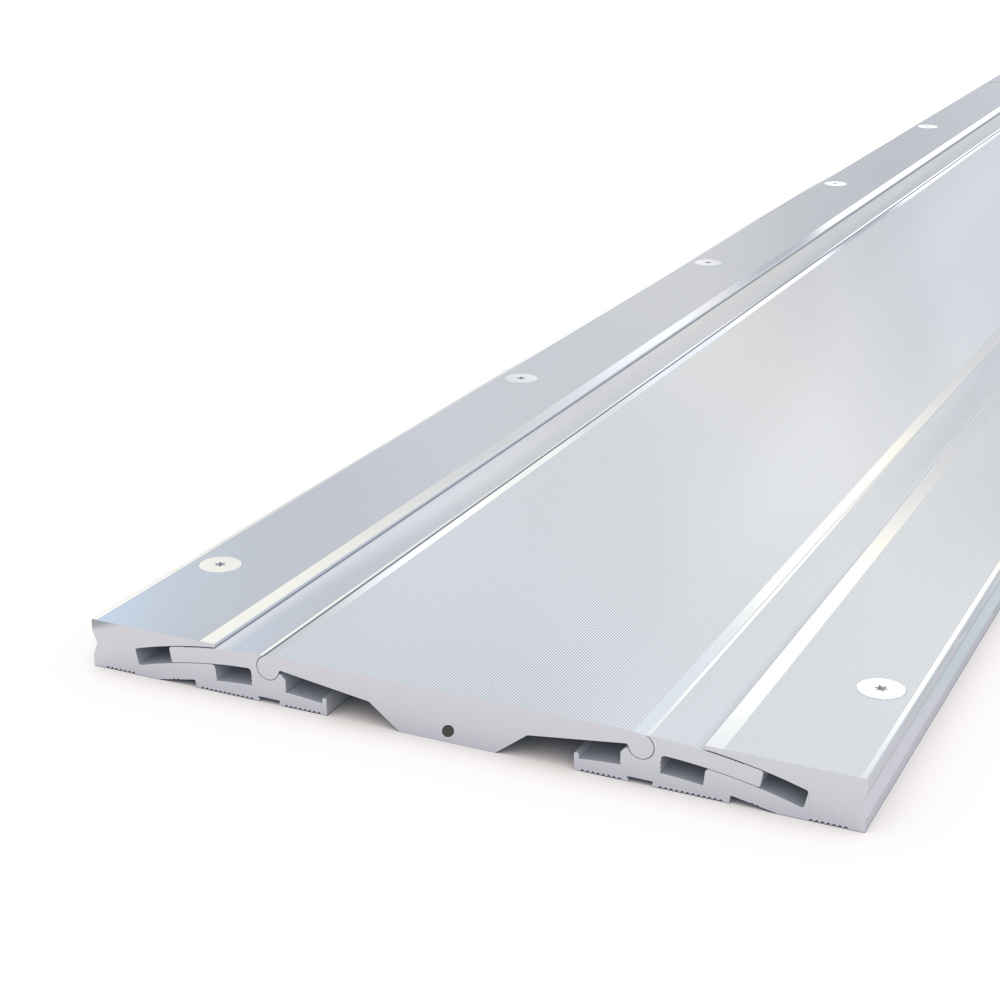

plano y ángular

CARACTERISTÍCAS :

  • Junta de dilatación sísmica reforzada
  • Para tráfico intensivo de grandes cargas
  • Para juntas de apertura de 50 a 200 mm
  • Junta de dilatación sísmica de suelo íntegramente de metal diseñada especialmente para soportar cargas pesadas: maquinaria de manipulación de cargas, camiones... Apta tanto para interiores como para exteriores. Las piezas centrales permiten grandes movimientos de dilatación y de contracción, así como movimientos verticales y de cizalla. Apta para todo tipo de acabados: hormigón, mortero, baldosas, etc. Para junta de suelo en interiores o en exteriores de hasta 200 mm, con grandes movimientos y cargas pesadas. Adecuada para el tráfico pesado de carretillas elevadoras de ruedas duras (Vulkolan) de hasta 6 toneladas/eje, camiones, transpaletas y el tráfico intenso de vehículos ligeros. Perfil de 3 ml. Esquinas de aluminio preperforadas. Versión suelo-suelo y suelo-pared. Acabado estriado antideslizante. Estos perfiles se entregan listos para la colocación con marcos de separación, que se retiran tras la colocación y fijación de la junta en el suelo.

    Expediente BIM

    Recomendaciones PCTP

    REFERENCIAS
    JDH 6.14
    6.14-0506.14-1006.14-1506.14-200
    ABERTURA (MM)
    W
    50100150200
    MOVIMIENTOS (MM)± 30± 30± 30± 30
    ANCHO VISIBLE (MM)
    S
    260310360410
    ANCHO TOTAL (MM)
    B
    260310360410
    ALTURA (MM)
    H
    20202020
    CARGOS Veda France icônes charge Veda France icônes charge Veda France icônes charge Veda France icônes charge
    slide to see more

    La capacidad de carga siempre se da para una junta en su posición inicial. En caso de movimientos de apertura, la capacidad de carga se reduce considerablemente y el producto sólo será adecuado para el tráfico peatonal ligero. Los valores de carga indicados se basan en vehículos con ruedas neumáticas con una superficie de contacto de 200x200 mm.
