JDH 5.18

Junta de dilatación de sualo

Veda France icône charge

Carga

Veda France icône environnement

Entorno

Veda France icône mouvement

Movimiento

MATERIAL :

aluminio, nitrilo

COLOR :

negro, gris, tonos RAL

MODELO :

plano y ángular

CARACTERISTÍCAS :

  • Junta de dilatación de suelo especial amplios anchos
  • Opción inserto liso, + 3 mm o + 5 mm
  • Para juntas de apertura de 100 a 500 mm

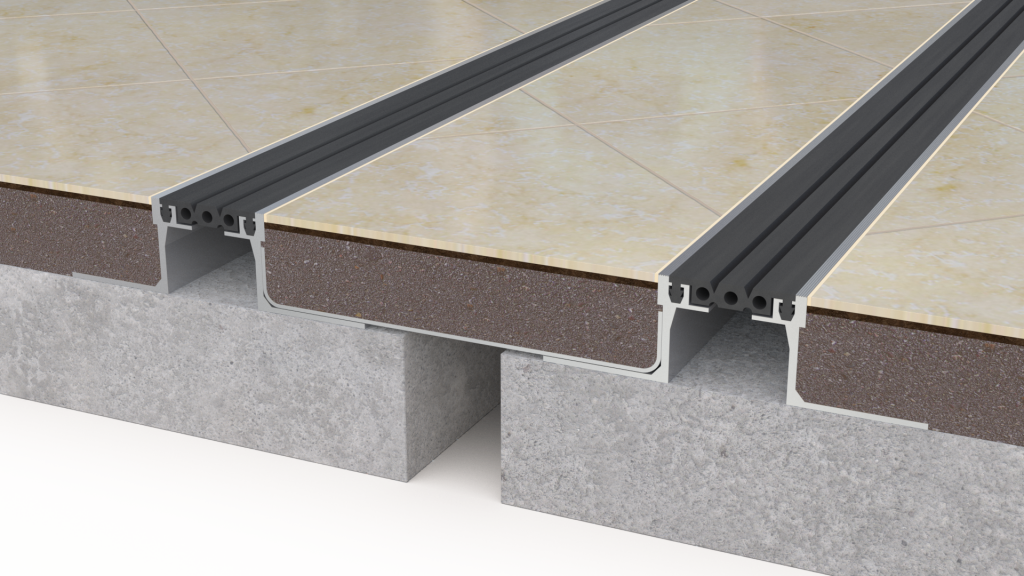

  • Junta de dilatación sísmica extraancha compuesta por dos perfiles idénticos, generalmente de la serie JDH 5.02 o JDH 5.04 (véanse las fichas técnicas), unidas entre sí por una estructura de soporte de aluminio. Los elementos pasantes negros o grises disponibles en diferentes anchuras (50, 65 y 100 mm) permiten absorber los movimientos tridimensionales de dilatación más o menos importantes. La serie 992 extraancha es adecuada para juntas de dilatación de hasta 600 mm y se presta a todos los tipos de acabado: losa, mortero, baldosas, mármol, piedra, moqueta, etc. Para junta de suelo en interiores y en exteriores de hasta 600 mm. Estos modelos que permiten la circulación están especialmente adaptados para el paso intensivo de peatones y carretillas elevadoras ligeras (aeropuertos, supermercados, etc.), así como para el paso intensivo de vehículos ligeros en el caso del modelo JDH 5.04. Perfil de 3 o 4 ml. Elementos pasantes de nitrilo. Esquinas de aluminio preperforadas. Placa central de acero galvanizado de diferentes grosores, en función de la carga y de la abertura de la JD. Versión suelo-suelo y suelo-pared con rodapié aparente (modelo E). Elemento pasante negro o gris liso (especial edificaciones hospitalarias) o estriado. La versión lisa reduce la capacidad de movimiento. Elementos pasantes lisos especial suelo blando y moqueta con proyección de +3 mm y con proyección de +5 mm. Tapas laterales de acero inoxidable y de latón disponibles para un acabado especial.

    Expediente BIM

    Recomendaciones PCTP

    REFERENCIAS
    JDH 5.18
    5.18/060-1005.18/060-1505.18/060-2005.18/060-2505.18/060-3005.18/060-3505.18/060-4005.18/060-4505.18/060-500
    ABERTURA (MM)
    W
    100150200250300350400450500
    MOVIMIENTOS (MM)-1-1-1-1-1-1-1-1-1
    ANCHO VISIBLE (MM)
    S
    430480530580630680730780830
    ANCHO TOTAL (MM)
    B
    530580630680730780830880930
    ALTURA (MM)
    H
    35 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 5035 / 50
    CARGOSVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes chargeVeda France icônes charge
    slide to see more

    La capacité de charge est toujours donnée pour un joint en position initiale. En cas de mouvements d'ouvertures, la capacité de charge réduit fortement et le produit ne sera adapté que pour un trafic léger de piétons. Les valeurs de charges indiquées sont basée sur des véhicules à roues pneumatiques dont la surface de contact est de 200x200 mm.
